製品詳細

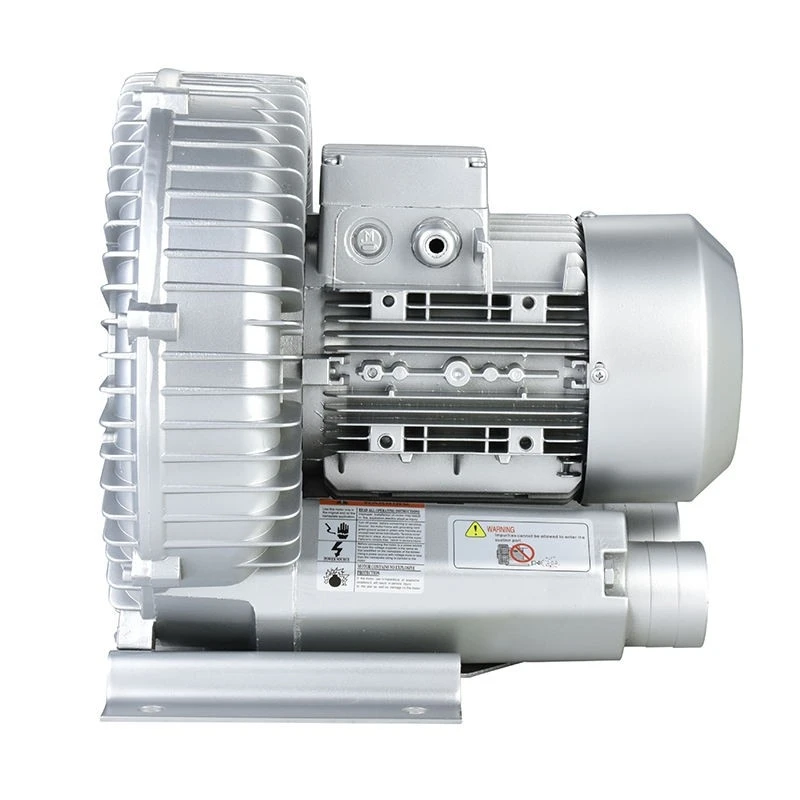

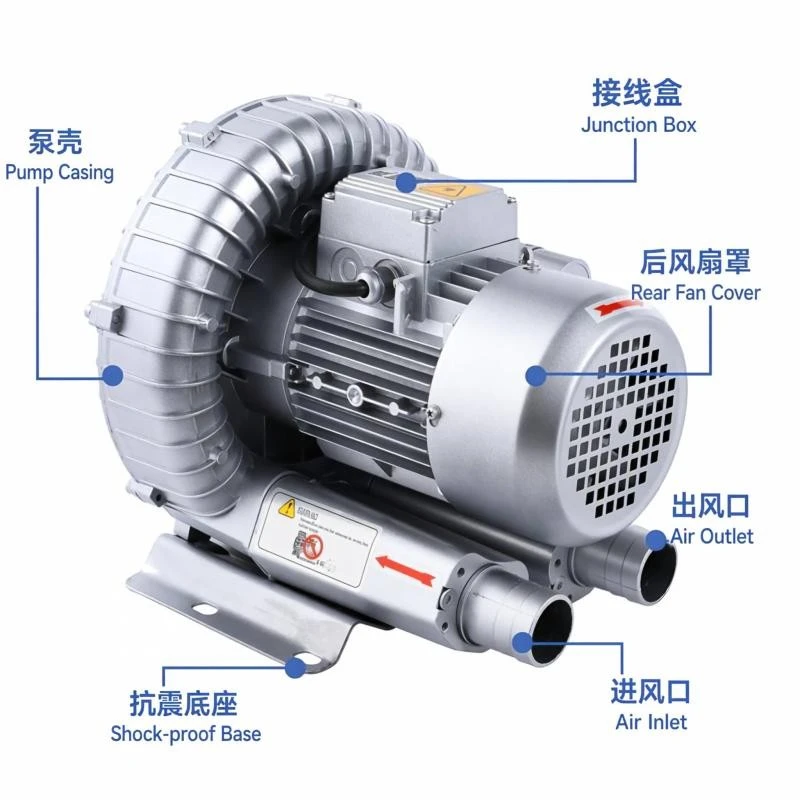

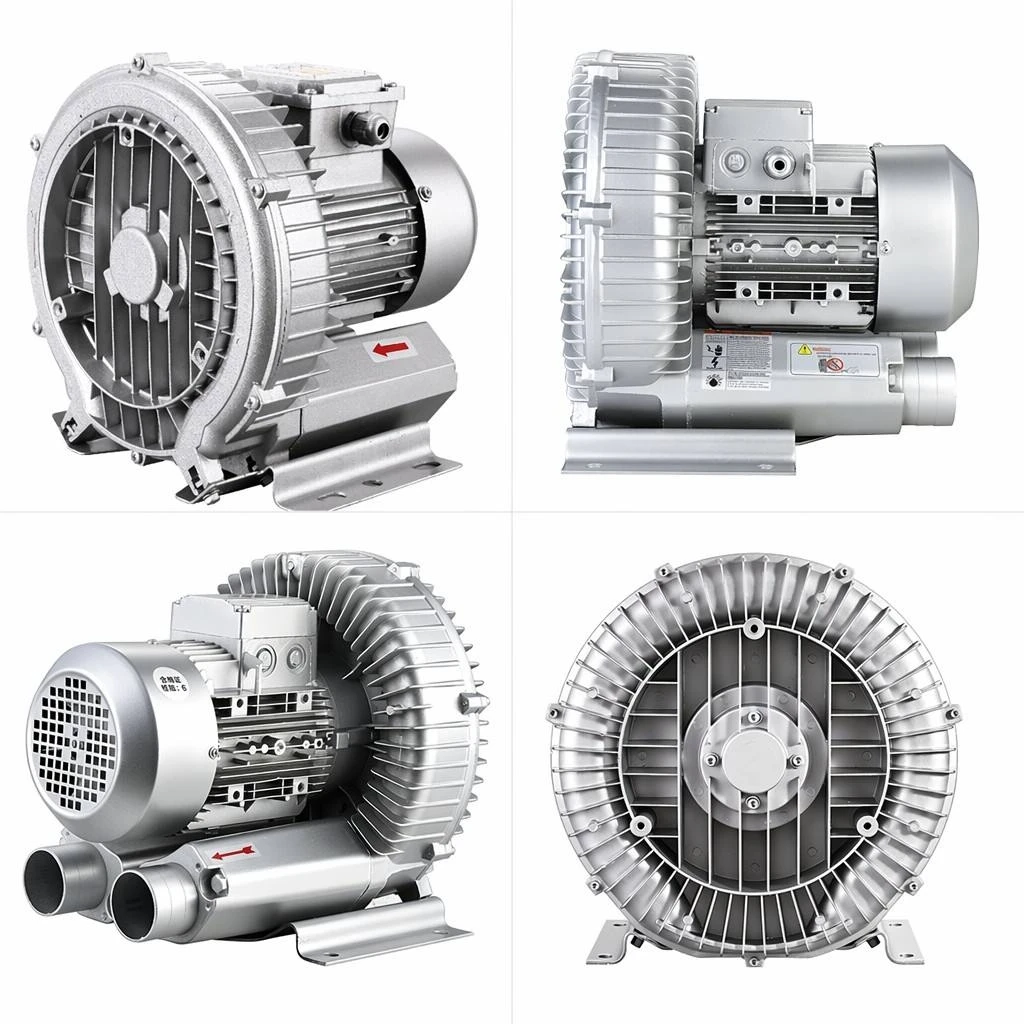

シングル ステージ リング ブロワー インダストリアル 380V は、信頼性の高い 380 ボルトの電気インフラが標準である要求の厳しい工場現場環境向けに設計された三相動力ボルテックス エア ポンプです。{{1}製品画像からは、精密鋳造ポンプ ハウジング、すべての主要外面に組み込まれた放射状冷却フィン、堅牢な三相配線をサポートする密閉ジャンクション ボックス、下側に固定されたネジ付き入口ポートと出口ポートを備えた完全なアルミニウム合金ユニットがわかります。-分解-図は、単一のインペラ回生アーキテクチャを示しています。-バランスのとれたインペラ、ポンプ本体、オイル シール付きベアリング アセンブリ、ガスケット付きジョイント、完全なモータ スタック- 20 個のコンポーネントがバイリンガルの凡例でマッピングされています。材料のクローズアップでは、空気中の粒子を捕捉するフィルター付き入口メッシュと、職場の音響快適性を高める高密度の吸音スポンジで裏打ちされた内蔵サイレンサー ダクト-が記録されています。-シングル ステージ リング ブロワー インダストリアル 380V は、50 Hz で 0.37 kW ～ 5.5 kW の定格電力に対応し、化学換気、印刷機の押さえ、繊維の蒸気抽出、廃水曝気などの用途において、一貫したオイルフリーの圧力と真空を提供します。- CNC 加工と組織化された組立ラインを備えた台州 Yijia 施設で製造され、すべてのユニットは出荷前に個別の品質検査に合格します。三相 380V 電力網で稼働している工場や作業場向けに、シングル ステージ リング ブロワー インダストリアル 380V は、連続稼働の工業生産に求められる認定済みの空気圧の信頼性を提供します。
シングルインペラ渦ブロワーのパラメータ表と全体の設置寸法の説明
- シングルインペラ渦ブロワーの性能パラメータ表
|
製品名 |
単段リングブロワー工業用 380V |
|
モデル |
XGB-180 |
|
定格電圧 |
220 V |
|
定格電流 |
0.8 A |
|
頻度 |
50Hz |
|
最大風圧 |
7kPa |
|
最大流量 |
50 m³/h |
|
最大吸引圧力 |
6kPa |
|
力 |
0.18kW |
|
スピード |
2800r/min |
|
ノイズ |
55dB以下 |
|
正味重量 (NW) |
7.1kg |
|
総重量 (GW) |
7.5kg |
|
梱包容積 |
24×22×17センチメートル |
- シングルインペラ渦ブロワーの取り付け寸法の説明
アプリケーションシナリオの紹介
シングル ステージ リング ブロワー 産業用 380V は、380V の電気インフラストラクチャが運用標準である要求の厳しい三相産業環境向けに特別に設計されています。{{1}化学処理施設では、ATEX- 準拠の安全マージンを維持しながら、継続的な換気とヒューム除去を提供し、危険な空気を作業ゾーンから遠ざけます。-自動車製造において、これらのブロワーは塗装ブースの排気システムを駆動し、オーバースプレーの捕捉と作業員の保護のために一貫した負圧を維持します。大規模な下水処理プラントでは、地下曝気グリッド用にシングル ステージ リング ブロワー 工業用 380V を導入し、活性汚泥プロセスで生物処理の効率化に必要な溶存酸素を供給します。鉄鋼製造工場では、CNC プラズマ カッターのヒューム抽出と溶接煙の除去にブロワーを使用し、集中ダクト ネットワークに接続しています。これらのコア アプリケーションを超えて、シングル ステージ リング ブロワー インダストリアル 380V は、三相電源と産業グレードの信頼性が交渉の余地のない要件である場合、粒状材料の空気輸送、産業用真空洗浄システム、嫌気性消化槽でのバイオガス撹拌、鋳物砂の再生 - に使用されます。-}
カスタマイズされた処理ワークフロー
Taizhou Yijia は、シングル ステージ リング ブロワー 産業用 380V の包括的な OEM および ODM カスタマイズを提供し、最初の問い合わせから最終納品まで 6 ステップのワークフローを通じて各注文をガイドします。-
ステップ 1 - 要件分析: 技術的な実現可能性を評価するために、仕様、図面、または参照サンプルをエンジニアリング チームと共有します。
ステップ 2 - 技術見積もり: 電圧構成、性能パラメータ、色のオプション、アクセサリの選択を含む詳細な提案を受け取ります。
ステップ 3 - サンプル生産: 量産開始前の品質検証とリードタイム確認のために、量産前ユニットを製造します。-
ステップ 4 - 注文の確認: サンプルが承認されると、合意された支払い条件と配送スケジュールで大量注文が正式に成立します。
ステップ 5 - 製造: 生産は、CNC 加工、組立て、各段階で文書化された品質検査を伴うテスト ステーションを経て進行します。
ステップ 6 - 納品: 完成品は最終 QC、専門的な輸出梱包を受け、完全な文書とともに出荷されます。
梱包と輸送
工場紹介
よくある質問
Q: 再生ブロワとは何ですか?遠心ファンとの違いは何ですか?
A: サイド チャネル ブロワーまたはリング ブロワーとも呼ばれる再生ブロワーは、特別な形状のハウジング内で回転する非接触インペラを使用して、複数の圧縮サイクルを通じて空気圧を再生します。-空気を半径方向に加速する遠心ファンとは異なり、再生ブロワーはコンパクトな単段設計で大幅に高い圧力を実現し、-同時に 100% オイルフリーの気流を維持します-。汚染に敏感な用途に最適です-。
Q: XGB シリーズは競合他社と何が違うのですか?

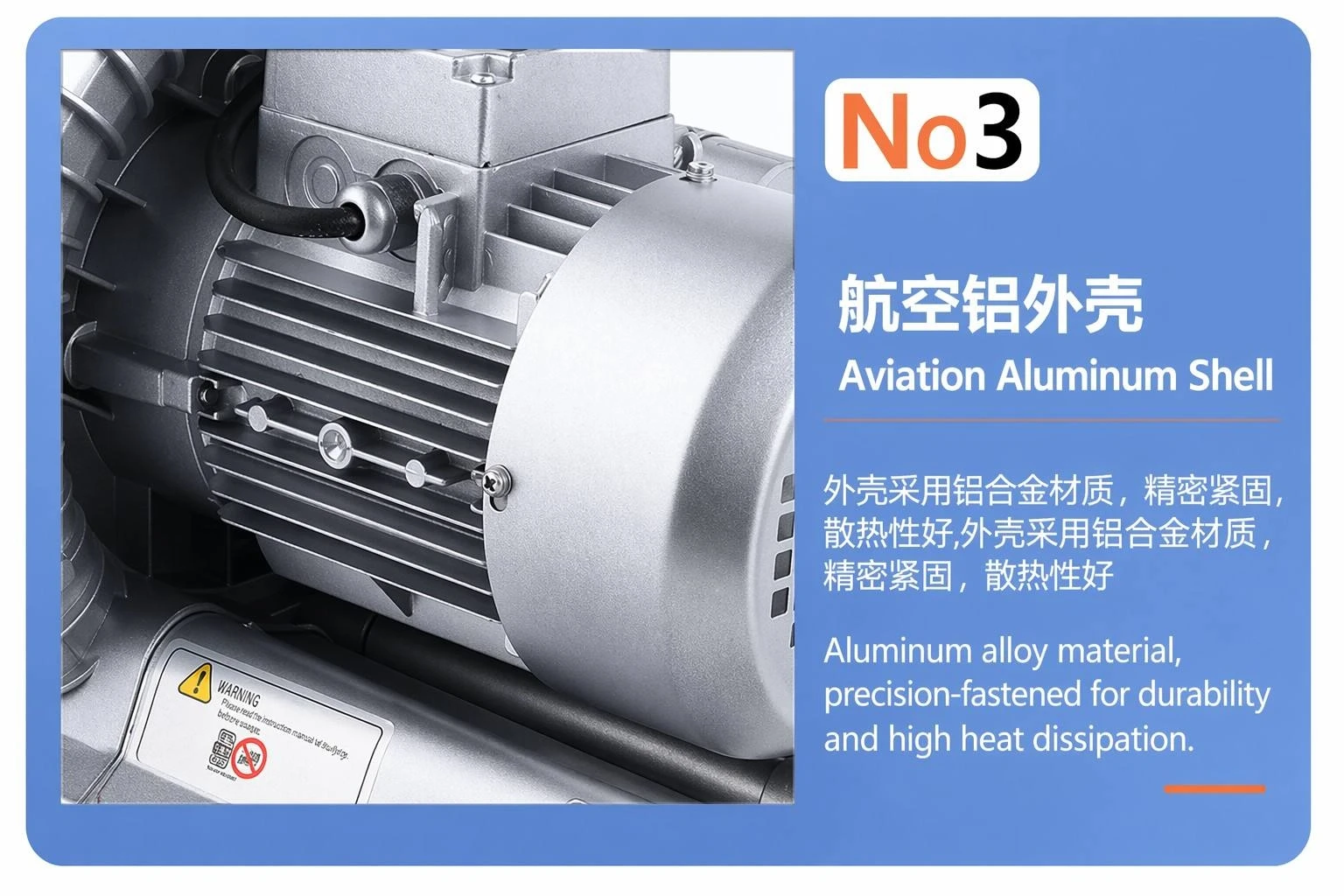

A: XGB シリーズは、航空{0}}グレードのアルミニウム合金ハウジング、プレミアム モデルの 100% 純銅モーター巻線、180 度定格の高精度 C&U ベアリング、吸音スポンジを備えた統合サイレンサー ダクト、フィルター付き空気入口、出荷前の個別 QC 認証を備えています。-各ユニットは工場でのテストに合格し、性能検証が文書化されています。
Q: 動作中にどのくらいの騒音が発生しますか?
A: 騒音レベルの範囲は、50 Hz で小型モデルの 46 dB(A) から最大ユニットの 80 dB(A) までです。- 静かなオフィスから混雑した街頭での会話にほぼ相当します。すべての XGB ブロワーには、高密度吸音スポンジを備えたサイレンサー ダクトが組み込まれています。-騒音に敏感な環境では、オプションのアクセサリとして外部サイレンサーと音響エンクロージャをご利用いただけます。-
Q: VFD (可変周波数ドライブ) を使用して速度を制御できますか?
A: はい、XGB ブロワーはモーターの定格周波数範囲 (通常 25-60Hz) 内で VFD 制御と互換性があります。速度調整により、正確なプロセス要件に合わせて流量と圧力を微調整できます。速度を下げると、流量と圧力の両方が比例して低下することに注意してください。 VFD の推奨サイズについては、当社の技術チームにお問い合わせください。
Q: ベアリングの寿命はどのくらいですか?
A: 通常の動作条件下 (周囲温度)<40°C, clean air intake), the precision C&U sealed bearings typically last 20,000-30,000 operating hours. Factors reducing bearing life include excessive ambient temperature, contaminated intake air bypassing the filter, improper mounting causing vibration, and operation above rated pressure/flow. Replacement bearings are available from our spare parts inventory.
Q: 大量注文の前にサンプルを提供しますか?
A: はい、大量生産に着手する前にサンプル評価を行うことをお勧めします。サンプルユニットは、速達オプション付きの標準価格でご利用いただけます。 OEM カスタマイズされたサンプルの場合、サンプル開発料金が適用され、最初の大量注文に対して返金されます。これにより、完全な生産前に品質、パフォーマンス、仕様を確実に検証できます。
Q: ブロワーは国際配送用にどのように梱包されますか?
A: 各ブロワーは、カスタム カット フォームクッションを備えた強化された輸出グレードのカートンに個別に梱包されています。{0}{1}{1}複数のユニットは燻蒸処理した木製パレットに積み上げられ、防湿フィルムで包まれ、工業用ストラップで固定されます。-すべてのパッケージは ISPM-15 国際植物検疫基準を満たしています。販売代理店は、カスタム ブランドの小売パッケージを利用できます。
Q：通関や輸入関税は対応してもらえますか？
A: コマーシャルインボイス、パッキングリスト、原産地証明書など、必要な輸出書類をすべて提供します。輸入関税、税金、および目的地国の通関手続きは購入者の責任となります。弊社ではHSコードの分類ガイダンスを提供し、主要市場の通関業者を推奨します。資格のある購入者は、DDP (配達関税支払い) 条件を利用できます。
Q: どのようなスペアパーツを購入できますか?
A: 当社は、インペラ、ベアリング、オイル シール、ガスケット、サイレンサー フォーム、フィルター エレメント、ジャンクション ボックス、モーター ファン、ベース プレート、ポンプ ヘッド アセンブリ一式など、包括的なスペアパーツの在庫を維持しています。部品は取り付け説明書とともに個別に梱包されています。価格と入手可能性については、モデル番号と必要な部品リストを添えて当社の営業チームにお問い合わせください。
Q: 再生ブロワとは何ですか?遠心ファンとの違いは何ですか?
A: サイド チャネル ブロワーまたはリング ブロワーとも呼ばれる再生ブロワーは、特別な形状のハウジング内で回転する非接触インペラを使用して、複数の圧縮サイクルを通じて空気圧を再生します。-空気を半径方向に加速する遠心ファンとは異なり、再生ブロワーはコンパクトな単段設計ではるかに高い圧力を達成し、汚染を避ける必要がある用途に最適な 100% オイルフリーの気流を維持します。-
